Коллекторная vs тройниковая разводка труб: что выбрать для квартиры в Мытищах и коттеджа в Истре

Выбор схемы разводки водопровода — решение, которое принимается один раз на 30–50 лет и определяет комфорт каждого утреннего душа, надежность скрытых в стяжке труб и размер счета за монтаж. Ошибка на этом этапе обходится дорого: вскрытие теплого пола или стяжки в поисках течи стоит в десятки раз больше, чем грамотный проект на старте. В этой статье инженер по внутренним санитарно-техническим системам подробно сравнивает коллекторную и тройниковую (последовательную) схемы разводки труб, опираясь на СП 30.13330.2020, СП 40-102-2000 и практику монтажа в многоквартирных домах Мытищ и коттеджах Истринского района[1].

Мы разберем гидравлику без сложных формул, посчитаем потери давления, сравним сметы, покажем типовые ошибки монтажников и дадим готовые рекомендации: когда достаточно экономной тройниковой схемы, а когда без коллектора не обойтись. Если после чтения останутся вопросы — в конце статьи контакты компании, которая ежедневно монтирует обе схемы в Москве и области.

Почему схема разводки важнее, чем бренд труб

Распространенное заблуждение владельцев недвижимости в Мытищах и Истре: «куплю дорогие трубы — и все будет хорошо». Практика показывает обратное: правильно спроектированная тройниковая схема на простом полипропилене работает лучше, чем коллекторная, собранная «на глазок» из премиального сшитого полиэтилена. Схема разводки определяет три фундаментальных параметра системы:

• Гидравлическую стабильность — будет ли меняться температура и напор в душе, когда на кухне открывается кран;
• Надежность скрытых трасс — количество соединений, замурованных в стяжку и стены, и риск протечки в недоступном месте;
• Ремонтопригодность — можно ли отключить и заменить один прибор, не останавливая водоснабжение всей квартиры или коттеджа.

Трубы при этом — лишь исполнительный элемент: любой сертифицированный материал (PE-X, PE-RT, PEX-AL-PEX, PP-R) служит десятилетиями, если схема и монтаж выполнены по правилам[4]. Именно поэтому сначала выбирают схему, затем — материал, и только потом — фурнитуру и бренд.

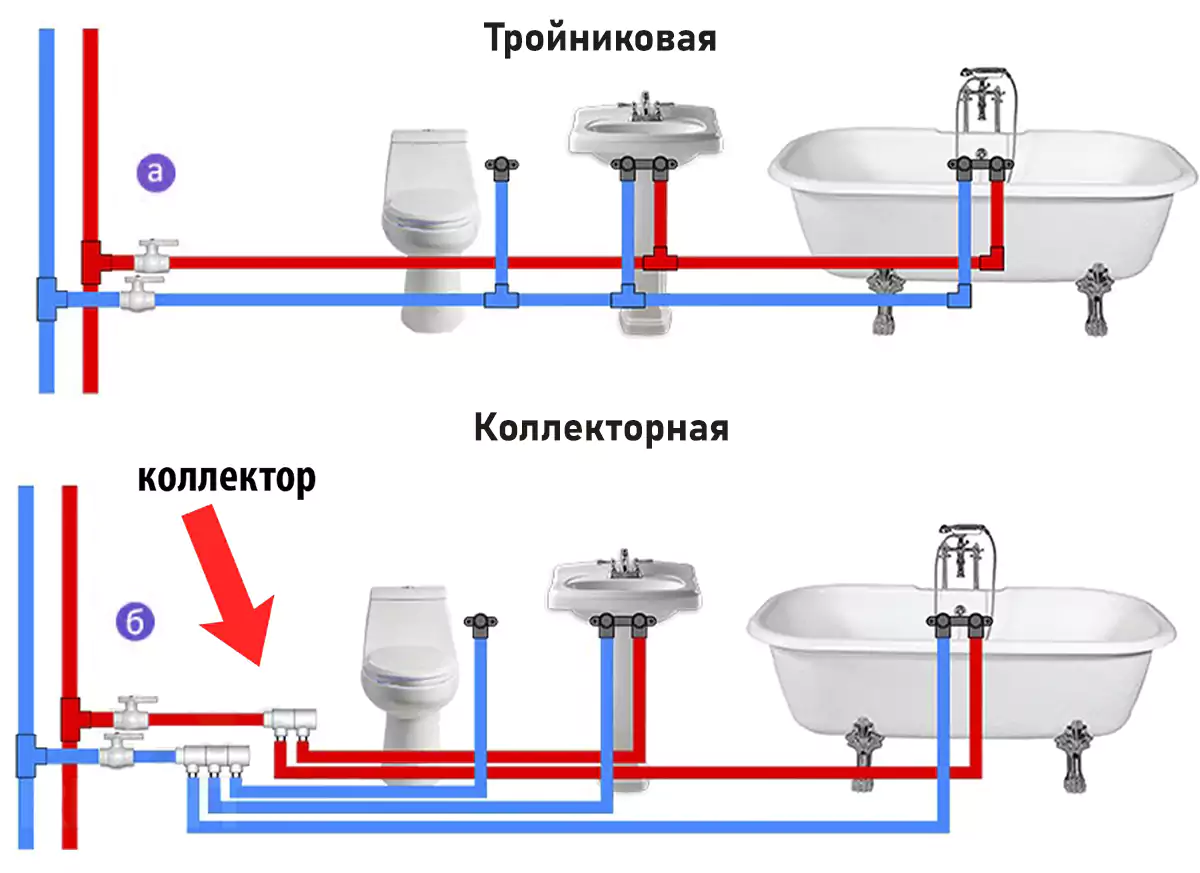

База гидравлики: как устроены две схемы

Тройниковая (последовательная) схема

При тройниковой разводке от стояка или ввода прокладывается одна магистраль (обычно DN20–25), от которой через тройники последовательно отходят отводки DN16 к каждому потребителю: сначала к ближайшему (например, раковине), затем к следующему (ванне), и так до последнего прибора. Схема повторяет принцип «одна труба — много ответвлений» и знакома каждому по старым стальным стоякам советских домов.

Ключевая особенность — общий расход воды идет по магистрали, и каждый открытый прибор увеличивает скорость потока и потери давления на участке до себя. Чем дальше прибор от ввода и чем больше одновременно открытых кранов, тем сильнее падает напор и «плавает» температура смесителя[1].

Коллекторная (веерная) схема

При коллекторной разводке от ввода прокладывается один мощный магистральный трубопровод до распределительного коллектора («гребенки»), а от коллектора к каждому потребителю идет отдельная цельная линия без соединений. Коллектор имеет один вход (обычно DN25) и несколько выходов (DN16–20), каждый со своим запорным вентилем или регулирующим клапаном.

Ключевая особенность — параллельное подключение приборов: каждая линия рассчитана на свой прибор, поэтому открытие крана на кухне практически не влияет на напор в душе. Все отключения и регулировки сосредоточены в одной точке — коллекторном шкафу[5].

Гибридная (комбинированная) схема

На практике в коттеджах Истры часто применяют гибрид: коллекторы по этажам или «мокрым зонам», а внутри зоны (например, санузла) — компактная тройниковая разводка короткими отводками к близко расположенным приборам (раковина + стиральная машина). Это разумный компромисс между стоимостью и комфортом, если он заложен в проекте, а не получился случайно.

Нормативная база: что говорят СП и ГОСТ

Любая схема разводки в квартире в Мытищах или коттедже в Истре должна удовлетворять требованиям действующих нормативных документов. Основные из них:

1. СП 30.13330.2020 «Внутренний водопровод и канализация зданий» — расчетные расходы, диаметры, скорости движения воды, требования к шуму и свободному напору у приборов[1];
2. СП 40-102-2000 «Проектирование и монтаж водоснабжения и канализации из полимерных материалов» — правила скрытой прокладки полимерных труб, компенсация удлинений, запреты на разъемные соединения в конструкциях[2];
3. СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» — требования к монтажу, испытаниям, доступу к арматуре[3];
4. ГОСТ 32415-2013 — трубы и соединительные детали из термопластов для напорных систем водоснабжения[4];
5. Санитарные требования к питьевому водоснабжению — материалы труб и фитингов должны иметь свидетельства о государственной регистрации для контакта с питьевой водой[6].

Из этих документов вытекают обязательные правила, одинаковые для обеих схем:

• Скрытая прокладка труб в стяжке и стенах допускается только без разъемных соединений в трассе; все резьбовые и пресс-соединения, задвижки и фильтры должны быть доступны через лючки и в коллекторных шкафах[2];
• Полимерные трубы в конструкциях прокладываются в гильзах или гофре для компенсации теплового удлинения и возможности замены;
• Трубы холодного водоснабведения защищаются от конденсата, горячего — от теплопотерь (изоляция обязательна);
• Свободный напор у смесителей должен обеспечивать расчетный расход; при избыточном давлении на вводе требуются регуляторы давления;
• После монтажа и до закрытия трасс отделкой система проходит гидравлические испытания (опрессовку) давлением, превышающим рабочее в 1,5 раза[3].

Важно: ни один норматив не запрещает тройниковую схему и не делает коллекторную обязательной. Нормы требуют другого — расчетных расходов, доступа к соединениям, компенсации удлинений и испытаний. Грамотно выполненная тройниковая разводка полностью легитимна; вопрос лишь в комфорте и надежности при конкретных условиях объекта.

Сравнение по 12 ключевым критериям

Критерий 1: давление и одновременная работа приборов

Главный аргумент коллекторной схемы — гидравлическая независимость. В тройниковой схеме суммарный расход проходит по общим участкам, и потери давления на них растут пропорционально квадрату расхода: открыли второй кран — скорость в магистрали удвоилась, потери выросли в четыре раза. Результат знаком каждому жителю панельных Мытищ: кто-то спустил воду в унитазе — и душ обжигает кипятком.

В коллекторной схеме по магистрали до коллектора идет суммарный расход, но магистраль имеет большой диаметр (DN25–32), а каждая линия DN16 питает только свой прибор с расходом 0,1–0,25 л/с. Влияние приборов друг на друга минимально, температура смесителя стабильна[1].

Критерий 2: надежность и скрытые соединения

Статистика протечек неумолима: текут не трубы, а соединения. Тройниковая схема при скрытом монтаже оставляет в стяжке десятки тройников и муфт — потенциальных точек отказа, недоступных для осмотра. Коллекторная схема при правильном исполнении не имеет ни одного соединения в трассе: от коллектора до прибора идет цельная бухта трубы, а все фитинги сосредоточены в шкафу и у прибора, где они доступны[2].

Критерий 3: ремонтопригодность

При коллекторной схеме любой прибор отключается своим вентилем на коллекторе: можно заменить смеситель или стиральную машину, не останавливая водоснабжение квартиры. При аварии линии она извлекается из гофры и перетягивается заново без вскрытия стяжки. В тройниковой схеме ремонт — это отключение всей ветки и, при скрытой течи, локальное вскрытие отделки.

Критерий 4–6: материалы, работа, смета

Тройниковая схема экономит 30–50% стоимости материалов и 20–40% трудозатрат: меньше метраж трубы, нет коллекторов и шкафов. Для бюджетного ремонта или дачного домика это весомый аргумент. Коллекторная схема требует больше трубы (каждая линия идет от шкафа), самих коллекторов, шкафов, крепежа — и более квалифицированного монтажа с опрессовкой каждой линии.

Гидравлика без формул: расходы, диаметры, потери

Расчетные расходы приборов

Для подбора диаметров используются расчетные секундные расходы приборов по СП 30.13330.2020 (приложение А). Ориентировочные значения, достаточные для бытовой оценки:

Пропускная способность труб

Комфортная скорость воды в квартирном водопроводе — 1,0–1,5 м/с (выше — шум и эрозия). При такой скорости полимерные трубы пропускают:

Вывод для практики: отводок DN16 comfortably питает один прибор (умывальник, душ), но не пару «ванна + стиральная машина» одновременно; магистраль тройниковой схемы на 3–5 приборов должна быть DN20–25; вход коллектора — DN25, выходы — DN16[1].

Пример расчета: квартира в Мытищах

Типовая квартира: мойка, умывальник, ванна, унитаз, стиральная машина. Суммарный расход ≈ 0,8 л/с, с коэффициентом одновременности 0,5–0,6 расчетный ≈ 0,45 л/с (≈27 л/мин). Магистраль DN20 (до 30 л/мин) справляется впритык, DN25 — с запасом. При тройниковой схеме на DN20 одновременная работа ванны и мойки даст заметную просадку; при коллекторной схеме с магистралью DN25 и линиями DN16 каждый прибор получает свои стабильные 6–15 л/мин.

Пример расчета: коттедж в Истре

Двухэтажный коттедж: 2 санузла, кухня, котельная, уличные краны — 8–10 приборов. Суммарный расход ≈ 1,6–2,0 л/с, с коэффициентом одновременности 0,35–0,45 расчетный ≈ 0,7–0,9 л/с (≈45–55 л/мин). Требуется магистраль DN32 и коллекторы на каждом этаже. Тройниковая схема на таких расходах даст катастрофические перепады: пока работает полив, душ на втором этаже превращается в контрастный. Для коттеджа коллекторная разводка — не роскошь, а инженерная необходимость[5].

Квартира в Мытищах: специфика объекта

Новостройки: шахты, узлы учета, требования УК

В новых корпусах Мытищ (ЖК вдоль Ярославского шоссе, Осташковского, в Пироговском) застройщик сдает квартиру с узлом учета в сантехнической шахте: счетчики, фильтры грубой очистки, иногда регуляторы давления. От узла до приборов — 3–8 метров. Управляющие компании требуют сохранения доступа к счетчикам и запорной арматуре, что естественно сочетается с коллекторным шкафом рядом с шахтой.

Особенности, влияющие на выбор схемы:

• Компактные санузлы: приборы сгруппированы, длины отводков малы — тройниковая схема работает приемлемо;
• Высокая этажность и перепады давления: на нижних этажах давление достигает 6–8 бар — обязательны редукторы независимо от схемы;
• Стяжка от застройщика: если разводка идет в полу, предпочтительна коллекторная схема цельными линиями;
• Дизайнерский ремонт с скрытым монтажом — только коллектор, иначе тройники в стяжке нарушают СП 40-102-2000[2].

Вторичный фонд: замена стальных труб

В панельных и кирпичных домах Мытищ 1970–1990-х годов стальная разводка отслужила нормативный срок: свищи, зарастание сечения, ржавая вода. При замене без капитального ремонта (трубы в сантехкабине открыто или в штробах) оптимальна тройниковая схема на DN20–25 с отводками DN16: компактно, дешево, быстро. Если же ремонт капитальный, с выравниванием полов и скрытой прокладкой — закладывается коллектор с шкафом в сантехкабине.

Когда в квартире достаточно тройниковой схемы

• Один санузел и кухня рядом, всего 3–5 приборов;
• Бюджетный или косметический ремонт, открытая прокладка;
• Давление на вводе стабильно 3–4 бар, установлены редукторы;
• Магистраль выполнена DN20–25, отводки DN16, тройники доступны.

Когда в квартире нужна коллекторная схема

• Два и более санузла, 6 и более приборов;
• Дизайнерский ремонт, скрытая прокладка в стяжке;
• Жалобы на перепады температуры в душе при разборе на кухне;
• Планировка с разнесенными мокрыми зонами (кухня у окна, санузел у спальни);
• Требование заказчика: отключение любого прибора одним вентилем.

Коттедж в Истре: специфика объекта

Автономное водоснабжение: насос, гидроаккумулятор, водоподготовка

Большинство коттеджей Истринского района — от скважины с насосной станцией. В схеме присутствуют гидроаккумулятор, реле давления, система водоподготовки (Истра — зона высоких концентраций железа и жесткости: обезжелезивание, умягчение). Давление после станции обычно 2,5–4,0 бар, и оно чувствительно к одновременному разбору: включился полив — просел напор в доме. Коллекторная разводка с магистралью DN32 и поэтажными гребенками минимизирует взаимное влияние приборов[5].

Этажи и стояки: коллектор на каждый этаж

Правильная архитектура коттеджа: магистральный стояк DN32 до коллектора этажа, от него — цельные линии DN16–20 к приборам. Коллекторные шкафы размещаются в технических нишах или котельной, с доступом для обслуживания. При трех этажах и мансарде количество выходов достигает 12–16 — применяются составные коллекторы на 4–8 выходов с межосевым расстоянием 45–50 мм.

Рециркуляция ГВС

В коттедже длина линий горячего водоснабжения достигает 10–20 м: без рециркуляции слив остывшей воды занимает 1–3 минуты и десятки литров ежедневно. Коллекторная схема упрощает организацию циркуляционного контура: к дальним приборам прокладывается циркуляционная линия, возвращающая воду к водонагревателю через насос. В тройниковой схеме рециркуляция также возможна, но балансировка контуров сложнее.

Зимняя эксплуатация и консервация

Для домов сезонного проживания критична возможность полного слива системы: коллектор с дренажными кранами позволяет опорожнить каждую линию продувкой компрессором от шкафа. В тройниковой схеме слив из нижних точек оставляет воду в горизонтальных участках и тройниках — риск разморозки. Поэтому для дач в Истре с зимними наездами коллекторная схема с уклонами к дренажу — осознанный выбор.

Материалы и соединения: какие трубы под какую схему

Сшитый полиэтилен (PE-X)

Идеален для коллекторной схемы: поставляется бухтами, гнется, держит форму, не боится замерзания в осушенной трубе. Соединения — аксиальные или пресс-фитинги — выполняются только в доступных местах. В стяжке труба идет в гофре, компенсирующей удлинение 0,14–0,20 мм/(м·°C): для линии ГВС длиной 10 м при нагреве на 50°C удлинение достигает 70–100 мм[2].

Металлопластик

Благодаря алюминиевому слою почти не удлиняется и не пропускает кислород. Хорош для открытых подводок и стояков, но пресс-фитинги в стяжке — спорное решение: большинство производителей допускают скрытый монтаж только пресс-соединений и с оговорками, а компрессионные гайки в бетоне запрещены безусловно.

Полипропилен

Народный материал тройниковой схемы: дешев, сваривается в монолит, армированные версии решают проблему удлинения. Но PP-R жесткий, бухтами не поставляется — каждая трасса собирается из труб и фитингов, то есть из соединений. Для скрытой прокладки это противоречит принципу «нет соединений в стяжке», поэтому PP-R — выбор открытых и штробных разводок с доступом.

Медь и нержавеющая сталь

Премиум-решение для коттеджей: долговечность 50+ лет, минимальное удлинение, стойкость к высоким температурам. Требует квалифицированного монтажа (капиллярная пайка, пресс) и диэлектрических вставок при контакте с другими металлами. По стоимости превосходит полимерные схемы в 2–3 раза.

Ошибки монтажа, которые стоят дорого

1. Магистраль DN16 на всю квартиру. Экономия на диаметре превращает каждый одновременный разбор в контрастный душ; магистраль — только DN20–25.
2. Тройники и муфты в стяжке. Прямое нарушение СП 40-102-2000; первая же протечка — вскрытие пола и конфликт с соседями[2].
3. Отсутствие редукторов давления. Гидроудары и постоянное давление 6–8 бар сокращают жизнь смесителей и гибких подводок в разы; норма свободного напора — с ограничением избыточного[1].
4. Коллектор с входом 1/2» на шесть выходов. Узкое горло сводит на нет все преимущества схемы; вход — DN25.
5. Нет запорной арматуры на выходах коллектора. Экономия 300–500 рублей на вентиль лишает схему главного плюса — ремонтопригодности.
6. Игнорирование теплового удлинения. PE-X без гофры и компенсации рвет стяжку и сам рвется на изгибах у фитингов.
7. Отсутствие изоляции труб. Конденсат на трубах ХВС в стяжке — влага и плесень; теплопотери ГВС — остывшая вода у дальних приборов.
8. Опрессовка после заливки стяжки, а не до. Испытания — только до закрытия трасс отделкой, давлением 1,5 рабочего, с актом[3].
9. Смешение несовместимых металлов. Медь после стали по ходу воды — электрохимическая коррозия; нужны диэлектрические вставки.
10. Линии длиннее 15 м без увеличения диаметра. В коттедже дальние приборы получают жалкие литры; увеличивается диаметр или ставится промежуточный коллектор.
11. Забытая рециркуляция ГВС. Две минуты ожидания горячей воды в коттедже — признак схемы без циркуляционного контура.
12. Коллектор «где получилось». Шкаф должен быть доступен и расположен в сухой зоне; замурованный наглухо коллектор — бомба замедленного действия.

Стоимость: тройниковая vs коллекторная в цифрах

Ориентировочные сметы для Московской области (материалы + работа, цены 2024–2025 гг., средний сегмент материалов). Цифры иллюстративны и зависят от проекта.

Квартира, 5 приборов (Мытищи)

Коттедж, 10 приборов, 2 этажа (Истра)

Разница в 40–100% стоимости коллекторной схемы — плата за независимость приборов, отсутствие скрытых соединений и ремонтопригодность. В пересчете на 30–50 лет эксплуатации это одна из самых выгодных инженерных инвестиций в доме[5].

Чек-лист выбора схемы

1. Посчитайте приборы и их расходы; определите расчетный расход с коэффициентом одновременности.
2. Оцените длину трасс: до 8–10 м до приборов — допустим тройник; более 10–15 м — коллектор.
3. Определите способ прокладки: открытая — тройник приемлем; скрытая в стяжке — коллектор.
4. Проверьте давление на вводе: выше 5 бар — редукторы в любой схеме.
5. Для коттеджа: этажность, рециркуляция ГВС, зимний слив — все аргументы за коллектор.
6. Сравните бюджет: разница менее 30 тысяч рублей при капитальном ремонте — выбирайте коллектор.
7. Убедитесь, что монтажник даст проект, акту опрессовки и схему трасс — это важнее бренда труб.

Ответы на смежные вопросы (FAQ)

Можно ли комбинировать схемы?

Да, и это часто оптимально: коллекторы по этажам или зонам, внутри санузла — короткий тройник на пару близких приборов (умывальник + стиральная машина). Важно зафиксировать гибридную схему в проекте и не оставлять тройников в скрытых трассах.

Какие трубы лучше для скрытого монтажа?

PE-X или PE-RT в гофре, цельными бухтами, без соединений в стяжке; соединения — только у коллектора и прибора. Металлопластик — с пресс-фитингами и с оговорками производителя. Полипропилен в стяжке — не рекомендуется из-за жесткости и сварных соединений[2].

Нужен ли редуктор давления в новостройке?

Да, особенно на этажах ниже среднего: давление в стояках высотных Мытищ достигает 6–8 бар. Редуктор выставляется на 3,0–4,0 бар, защищая смесители и приборы от гидроударов и постоянного перенапряжения.

Сколько приборов можно подключить к одному выходу коллектора?

По хорошему — один. Допустимо два малорасходных (умывальник + биде) на выход DN20. Ванна, стиральная машина, посудомойка — только отдельные линии.

Правда ли, что при тройниковой схеме душ «обжигается»?

При магистрали DN16–20 и одновременном разборе — да, перепады ощутимы. Увеличение магистрали до DN25 и термостатический смеситель смягчают проблему, но не устраняют полностью: физика последовательной схемы неизменна.

Нужен ли коллекторный шкаф в квартире?

Да: коллектор, счетчики, фильтры и редукторы размещаются в шкафу (накладном или встраиваемом) у сантехнической шахты. Это удовлетворяет требованию доступности арматуры и собирает все обслуживание в одной точке[3].

Что делать со старыми стальными трубами в Мытищах?

Менять полностью, без «частичной замены до первого тройника»: стык старой стали и нового полимера — будущая течь и гальваническая пара. При открытом монтаже в сантехкабине оптимальна тройниковая схема, при капитальном ремонте — коллектор.

Какая схема лучше для дачи сезонного проживания?

Коллекторная с уклонами к дренажным кранам и продувкой: полный слив каждой линии исключает разморозку. Тройниковая схема оставляет воду в горизонтальных участках — риск разрыва труб зимой.

Нужна ли изоляция труб в стяжке?

Обязательна: трубки ХВС — от конденсата, ГВС — от теплопотерь. Энергофлек или вспененный полиэтилен 6–9 мм решает обе задачи и частично компенсирует удлинение[1].

Когда проводить опрессовку?

До закрытия трасс стяжкой и отделкой: давлением 1,5 рабочего (обычно 6–10 бар) в течение времени, предусмотренного методикой, с составлением акта. Опрессовка после заливки — грубая ошибка[3].

Влияет ли схема на показания счетчиков?

Нет: счетчики учитывают объем, а не схему. Но косвенно коллекторная схема с рециркуляцией снижает потери воды на слив остывшей ГВС — экономия до 1–2 м³ в месяц в коттедже.

Что дороже в обслуживании?

Тройниковая схема дешевле в монтаже, но дороже в эксплуатации: поиск и устранение скрытых течей, отключение всей квартиры на время ремонта. Коллекторная требует лишь периодического обслуживания вентилей и фильтров в шкафу.

Выводы

• Для квартиры в Мытищах с одним санузлом и открытой прокладкой достаточно грамотной тройниковой схемы на DN20–25 с редукторами; при капитальном или дизайнерском ремонте со скрытой прокладкой — коллекторная схема безальтернативна.
• Для коттеджа в Истре коллекторная разводка с поэтажными гребенками, магистралью DN32 и рециркуляцией ГВС — инженерный стандарт, обеспечивающий стабильный напор, зимний слив и ремонтопригодность.
• Главное — не бренд труб, а проект: расчет расходов, диаметров, компенсаций, опрессовка до закрытия трасс и доступ ко всем соединениям.
• Экономия 30–50% на тройниковой схеме оправдана только при открытом монтаже и ограниченном бюджете; в скрытых трассах экономия на схеме оборачивается стоимостью вскрытия полов.
